顎式破碎機具有結構簡單、堅固工作可靠、維護和檢修容易以及生產費用低等優點，因此在選礦破碎階段中得到廣泛地應用。

顎式破碎機工作原理與分類

鑫海顎式破碎機工作時，活動顎板對固定顎板作周期性的往復運動，時而靠近，時而離開。當靠近時，物料在兩顎板間受到擠壓、劈裂、沖擊而被破碎;當離開時，已被破碎的物料靠重力作用而從排料口排出.

根據活動顎板的運動特性的不同，顎式破碎機可分為兩類:

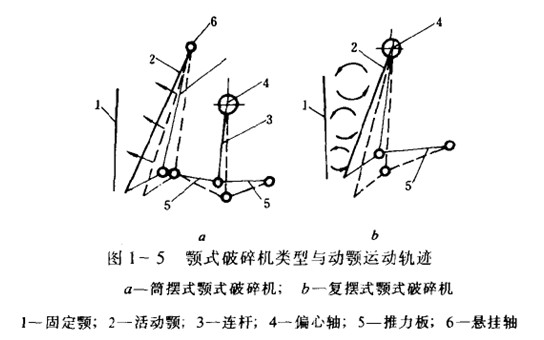

(1)由曲柄雙擺桿機構組成的動顎稱作簡單擺動式(又稱簡擺式)顎式破碎機（圖1-5a），活動顎板以懸掛軸6為支點，當偏心軸4回轉時，通過連桿3及推力板5帶動它作往復運動。其上各點的運動軌跡都是簡單的圓弧，而且以排料口處為更大。

(2)由曲柄搖桿機構組成的動顎稱作復雜擺動式(簡稱復擺式)顎式破碎機(圖1-5b)，活動額板2懸掛在偏心軸4上，當偏心軸回轉時，活動顎板除了以偏心軸為支點作往復運動外， 而且還有上下運動，其上各點的運動軌跡都是橢圓，并且從上往下橢圓度越來越大。

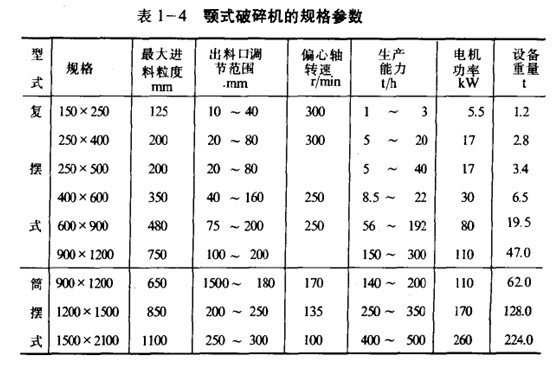

與簡擺式顎式破碎機相比，復擺式顎式破碎機結構簡單、緊湊、生產率高。實踐證明，復擺式顎式破碎機的生產能力較同規格簡擺式破碎機高20一30%。因此在選礦過程中較多的采用復擺式顎式破碎機。 顎式破碎機的規格，用進料口的寬度B和長度L來表示(即B x L)，例如:250×400額式破碎機，表示進料口寬度為250mm，長度為400mm.顎式破碎機的規格參數見表1-4.

顎式破碎機的構造

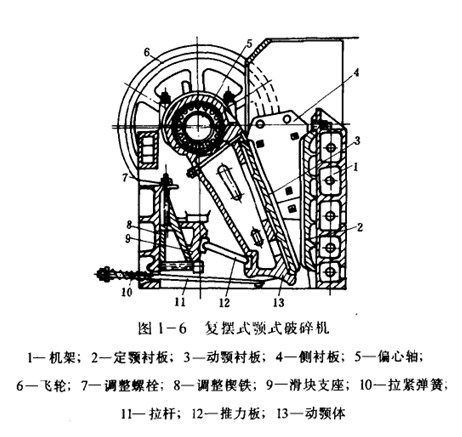

圖l-6為鑫海復擺式顎式破碎機，該機主要是由破碎部件、傳動機構、鎖緊裝置、調整裝置和保險裝置等組成的。

顎式破碎機的優缺點與應用范圍

煙臺鑫海顎式破碎機具有生產能力大，給料粒度范圍寬，結構簡單、緊湊、牢固，工作可靠.維護檢修方便，生產費用和設備投資少等優點，但在工作中噪音大.此外由于慣性力大，機件所承受的負荷也大，所以對基礎要求牢固，當加料不均勻時易堵塞破碎腔，顎式破碎機的破碎比較小。因而，顎式破碎機主要用于塊狀的硬質物料的粗碎和中碎。
